Obraz na TV ze sprectrusiów

[andy]

Ostatnio podłączałem kilka sztuk Spectrusiów, znaczy Spectrum+, Spectrum
+2, Timex 2048 i na żadnym nie udało mi się uzyskać obrazu na TV. Może
wiecie na czym polega problem, bo mi jedynie na wyjściu TV udało się
uzyskać bardzo zaszumiony ze zerwaną synchronizacją obraz, zresztą
musiałem odgadywać co tam się znajduje zanim te szumy przypasowałem do
obrazu ze Spectrum. Inne komputerki 8-mio i 16-to bitowe działają na TV
bez zarzutu. Kabelek taki jak od ośmiobitowego ATARI lub Commodore (wtyk
antenowy a z drugiej a'la chinch).
Gdzie szukać problemu? O co może chodzić?

Pzdr

[Jarek Andrzejewski]

Post by andy
+2, Timex 2048 i na żadnym nie udało mi się uzyskać obrazu na TV. Może
wiecie na czym polega problem, bo mi jedynie na wyjściu TV udało się

a) na dostrojeniu TV do częstotliwości modulatora spektrusia
b) na obecności innego sygnału na tej samej częstotliwości (np. z
modulatora magnetowidu, stacji TV/CATV)

[andy]

Post by Jarek Andrzejewski

Post by andy
+2, Timex 2048 i na żadnym nie udało mi się uzyskać obrazu na TV. Może
wiecie na czym polega problem, bo mi jedynie na wyjściu TV udało się

a) na dostrojeniu TV do częstotliwości modulatora spektrusia
b) na obecności innego sygnału na tej samej częstotliwości (np. z
modulatora magnetowidu, stacji TV/CATV)

Dzięki za zainteresowanie moim problemem. Więc tak, oczywiście pkt. a)
to sprawa oczywista, stroiłem na przeróżne znane i możliwe dla
odbiornika TV sposoby. Szukałem na paśmie UHF i kablowym, niestety bez
rezultatu. Ustaliłem z innymi uzytkownikami, że spectruś działa w
okolicach kanału 36. Poza tym zmieniałem (jak już na wszelki wypadek)
systemy BG, DK, I, itp., również bez rezultatu. Wypiąłem z TV wszystkie
możliwe kable antenowe oraz na "wszelką wszelkość" kabelek EURO (scart)
od tunera SAT, też lipa. :(
W Timexie 2048 jest takie gniazdko MONITOR. Czy to jest wyprowadzony
dokładnie ten sam sygnał, który znajduje się na złączu krawędziowym? Czy
to jest sygnał composite, taki jak, np. z chincha z magnetowidu? Nawet
wpiąłem sobie je do gniazda w TV oznaczonego jako AV1, niestety obraz
"skakał", brak synchronizacji i kolorów, a wśród zakłóceń widziałem
jedynie przemykające na ciemnym tle jakieś kwadraciki.
Ma ktoś jeszcze jakiś pomysł?

Pzdr

[Sławomir Szczyrba]

Quidquid MsgId est, timeo andy et dona ferentem...

Post by andy
W Timexie 2048 jest takie gniazdko MONITOR. Czy to jest wyprowadzony
dokładnie ten sam sygnał, który znajduje się na złączu krawędziowym? Czy
to jest sygnał composite, taki jak, np. z chincha z magnetowidu? Nawet
wpiąłem sobie je do gniazda w TV oznaczonego jako AV1, niestety obraz
"skakał", brak synchronizacji i kolorów, a wśród zakłóceń widziałem
jedynie przemykające na ciemnym tle jakieś kwadraciki.

Wygląda mi to na sygnał odwrócony...
Mogę podpowiedzieć co zrobić ZXem (nie zmnam Timexów :)
Albo znaleźć schemat prostego invertera na jednym tranzystorku i podpiąć pod
sygnał video lub Y (obraz będzie wtedy cz-b), albo zbudować to monstrum :
< http://members.tripod.com/~piters/uvyrgb.htm > (nie testowałem :)
albo się podłączyć do modulatora :
< http://42.pl/u/tTZ >

Sławek

[Zbigniew Niedzwiedz]

Post by andy
W Timexie 2048 jest takie gniazdko MONITOR. Czy to jest wyprowadzony
dokładnie ten sam sygnał, który znajduje się na złączu krawędziowym? Czy
to jest sygnał composite, taki jak, np. z chincha z magnetowidu?

To jest sygnał Composite Video. Podłączasz go do gniazda typu chinch
albo przez przejściówkę do eurozłącza. Na złączu krawędziowym Timexa nie
ma ponoć sygnału RGB (w odróżnieniu od ZX Spectrum).

Post by andy
Nawet
wpiąłem sobie je do gniazda w TV oznaczonego jako AV1, niestety obraz
"skakał", brak synchronizacji i kolorów, a wśród zakłóceń widziałem
jedynie przemykające na ciemnym tle jakieś kwadraciki.
Ma ktoś jeszcze jakiś pomysł?

Jeżli w TV masz kilka wejść video które możesz wybrać to sprawdź, czy
wybrałeś to właściwe ;-)

[ToTylkoJa]

Witam

Zbigniew Niedzwiedz wrote:
[ciach]

Post by Zbigniew Niedzwiedz
To jest sygnał Composite Video. Podłączasz go do gniazda typu chinch
albo przez przejściówkę do eurozłącza. Na złączu krawędziowym Timexa nie
ma ponoć sygnału RGB (w odróżnieniu od ZX Spectrum).

Eeee, spektruś nie miał RGB na złączu. Zresztą tak pobieżnie patrząc na
schemat to skąd miało by sie brać to RGB i do czego służyć?

Pozdrawiam MArek

[Zbigniew Niedzwiedz]

On Mon, 27 Aug 2007 23:10:55 +0000, ToTylkoJa

Post by ToTylkoJa

Post by Zbigniew Niedzwiedz
To jest sygnał Composite Video. Podłączasz go do gniazda typu chinch
albo przez przejściówkę do eurozłącza. Na złączu krawędziowym Timexa nie
ma ponoć sygnału RGB (w odróżnieniu od ZX Spectrum).

Eeee, spektruś nie miał RGB na złączu. Zresztą tak pobieżnie patrząc na
schemat to skąd miało by sie brać to RGB i do czego służyć?

Nie byłem pewien na 100%, dlatego napisałem "ponoć" :-)
Sugerowałem się artykułem: http://www.retroreview.com/tc2048.pdf
Podobne stwierdzenia są tu:
http://www.worldofspectrum.org/faq/reference/tmxreference.htm

Ponieważ zawsze używałem wyjścia Composite w TC2048 nie miałem potrzeby
weryfikacji występowania tych sygnałów.

Patrząc na schemat Spectrum
ftp://ftp.worldofspectrum.org/pub/sinclair/technical-docs/ZXSpectrumIssue2-Schematics.gif
możemy zobaczyć na złączu krawędziowym zarówno sygnał Video, jak i /Y, U
oraz V.

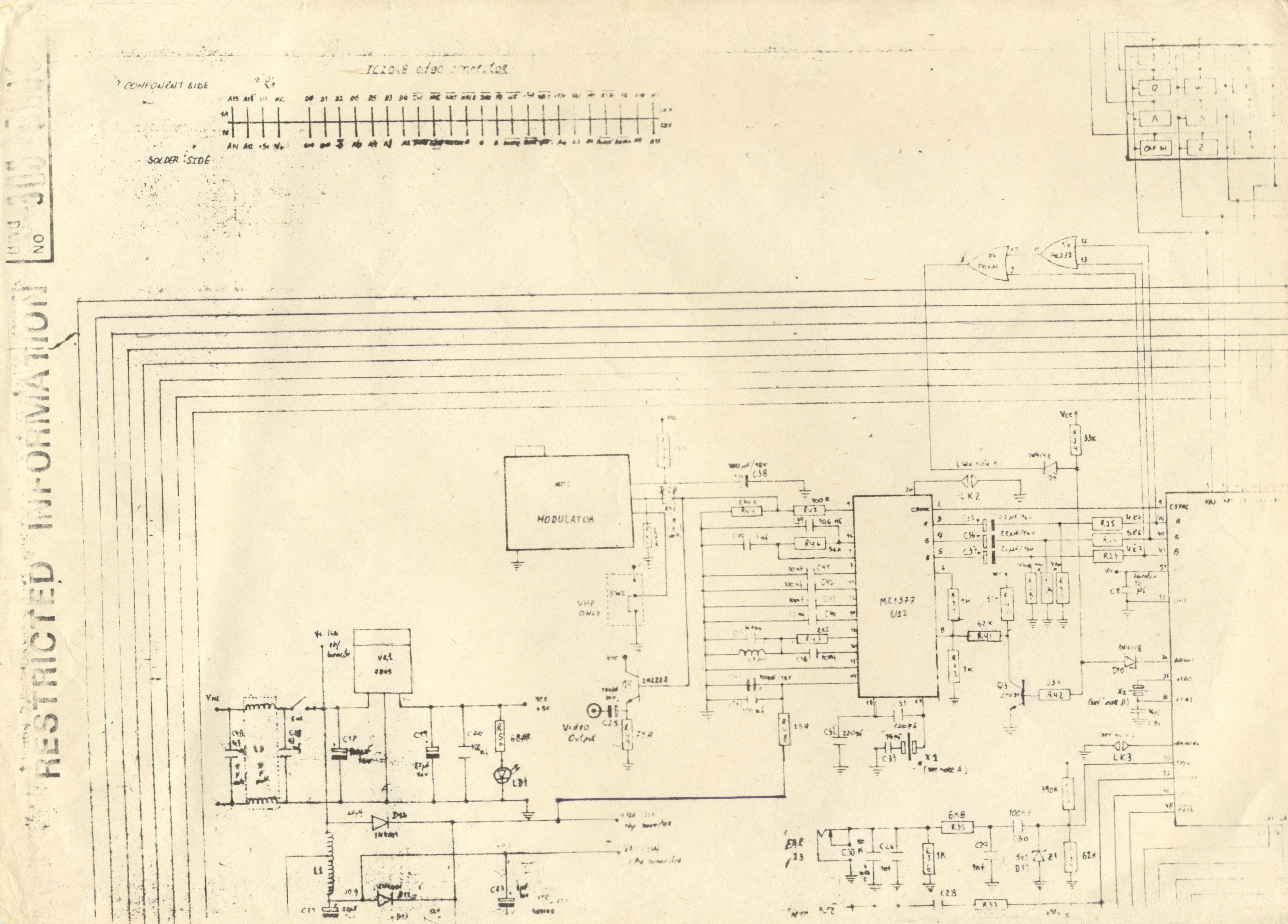

Posiadany przeze mnie schemat TC2048 jest dość słabej jakości
Loading Image... ale
można zobaczyć na nim opis sygnałów R, G i B na złączu krawędziowym.

Wygląda na to zatem, że inne sygnały generują układy ULA w ZX Spectrum
oraz TC2048 i wyprowadzenie ich na te same piny złącza krawędziowego
powoduje niekompatybilność.

[ToTylkoJa]

Jejku ale dużo materiału do przemyśleń jestem przytłoczony tym bardziej że
słabo znam angielski. Ja wspomagam się wspomnieniami z dzieciństwa i ksero
schematu spektrusia. I tak jak pamiętam (a artykuł o TC2048 potwierdza) to
Timex miał inne (więcej ) trybów graficznych co spektruś. Czyli jego "ULA"
jest inna niż ta ze spektrusia. A porównując schematy mój i Timex'a widać
że są stosowane różne modulatory (kodery sygnału wideo). W spektrusiu
LM1889 a w Timex'ie MC1377 . Ten ostatni w odróżnieniu od LM'a rzeczywiście
wykorzystuje RGB.
Rozpędziłem się a dyskusja trochę zbacza i nie udziela odpowiedzi na
podstawowe pytanie jak podłączyć spectrum do TV.

MArek

[Sławomir Szczyrba]

Post by ToTylkoJa
Rozpędziłem się a dyskusja trochę zbacza i nie udziela odpowiedzi na
podstawowe pytanie jak podłączyć spectrum do TV.

1) sygnał video z edge connectora (można ewentualnie przepuścić go przez
jakiś wtórnik emiterowy lub videokorektor) do eurozłącza lub cincha w TV

2) sygnał wysokiej częstotliwości z modulatora do wejścia antenowego TV
i szukać kanału (ewentualnie przestrajając nieco modulator, IIRC było
na nim 'okienko' do gmerania śrubokrętem :)

Nic innego nie wymyślisz...

Post by ToTylkoJa
MArek

Sławek

[Sławomir Szczyrba]

Quo vadis Zbigniew Niedzwiedz ?

Post by Zbigniew Niedzwiedz
To jest sygnał Composite Video. Podłączasz go do gniazda typu chinch
albo przez przejściówkę do eurozłącza. Na złączu krawędziowym Timexa nie
ma ponoć sygnału RGB (w odróżnieniu od ZX Spectrum).

_
Na złączu Spectruma jest YUV a nie RGB,,,

Sławek
